說明：1.TL型鋼拖鏈按照德國技術生產。
2.當需要非標準的彎曲半徑或結構與標準有異的拖鏈時，可與本廠另行協議制造。
3..當鋼拖鏈超過允許的最大寬度Dmax時，可采用由三條鏈帶平行組成的雙排拖鏈。 |

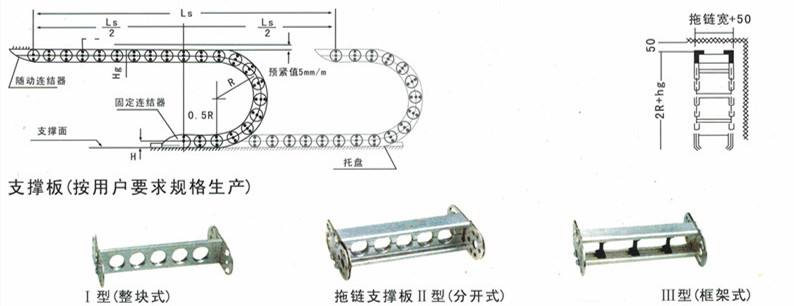

TL鋼制拖鏈支撐板參數 |
型號 |
TL45 |
TL65 |
TL95 |
TL125 |
TL180 |
支撐板形式 |
Ⅰ |
Ⅱ |
Ⅲ |
Ⅳ |
Ⅰ |
Ⅱ |
Ⅲ |
Ⅳ |
Ⅰ |
Ⅱ |
Ⅲ |
Ⅳ |
Ⅰ |
Ⅱ |
Ⅲ |
Ⅳ |
Ⅰ |
Ⅱ |
Ⅲ |
Ⅳ |
e |
10 |
10 |
12 |
12 |
13 |
f |
8 |
8 |
10 |
12 |
15 |
c |
3 |
4 |
5 |
6 |
7 |
|
| TL鋼制拖鏈連接方式 |
 |
| TL鋼制拖鏈其它參數 |
型號/參數 |
hg |
D1 |
Cmin |
j |
???? k |
m |
l |
l1 |
l2 |
l3 |
l4 |
d |
h |
s |
TL45 |
30 |
14 |
4 |
9.5 |
13.5 |
11.5 |
60 |
50 |
30 |
3 |
10 |
6.5 |
15 |
2 |
TL65 |
44 |
26 |
4 |
13 |
17 |
14 |
95 |
75 |
45 |
5 |
15 |
7 |
22 |
3 |
TL95 |
70 |
46 |
5 |
25 |
30 |
26 |
125 |
105 |
65 |
10 |
20 |
9 |
35 |
4 |
TL125 |
96 |
72 |
6 |
25 |
30 |
25 |
155 |
130 |
80 |
10 |
25 |
? 11 |
48 |
5 |
TL180 |
144 |
? |
7 |
25 |
35 |
29 |
210 |
175 |
115 |
10 |
30 |
13 |
72 |
6 |
|
| 歡迎致電告訴我們線纜的條數，直徑，長度及彎曲半徑，我們幫你設計選型。
如有其它問題，歡迎和我們聯系，我們將竭誠為你服務 。
